氣田井口智能控制裝置操作使用及接線說明

1、操作說明



①   遙控器操作： 現場可利用遙控器實現閥門“開”、“關”動作操作及參數設置。在主顯示界面下長按“＋”、“－”分別為閥門“開”、“關”動作操作（僅間歇手動模式下操作）， 長按“MENU”菜單鍵進入?yún)?shù)設置界面，“返回鍵”、“確認鍵“、“左右移鍵”分別對應菜單操作中的“返回”、“確認”、“移位”操作。



②   磁鐵按鍵操作：現場可利用磁鐵按鍵實現閥門“開”、“關”動作操作及參數設置。在主顯示界面下長按“＋”、“－”分別為閥門“開”、“關”動作操作（僅間歇手動模式下操作）； 長按“SET”菜單鍵進入?yún)?shù)設置界面，“-”、“SET”、“MOV”分別對應菜單操作中的“返回”、“確認”、“移位”操作。



③   手輪操作： 向右撥動手柄， 旋轉右側手輪， 順時針旋轉表示手動關閥，逆時針旋轉表示手動開閥。（ 注： 手輪操作前需將間歇井口設置為手動模式或?qū)⒅谠O(shè)置為柱塞未知模式）



2、菜單說明



在主界面長按“SET”鍵約 2 秒或長按遙控器“MENU”鍵， 進入設置菜單界面?？扇斯みx擇不同的氣井工藝來對應不同的主菜單顯示內容。主菜單顯示界面分別如下：

智能間開

智能柱塞

主菜單共有 6 個選項可供選擇， 用戶通過“MOV”與“+”按鍵來進行相應功能條目選擇， 選擇好功能后， 按下“SET”按鍵便可進入相應的功能子菜單， 按下

“-”返回主顯示界面。

2.1 目標設置

此菜單設置的是下游管線保持的生產壓力范圍即壓力上限或壓力下限， 在投產使用前， 用戶需根據每個井場的實際井況設置?？刂破鲿?huì)根據每個井口給定的壓力上限、壓力下限計算出目標壓力。當下游管線壓力低于目標壓力值時閥門會開啟。

在使用該功能前用戶可通過“+”按鍵選中需要修改的項， 按“SET”鍵使得相應數值進入修改狀態， 在此狀態下， 通過“MOV”按鍵進行移位，“+”和“－”按鍵進行修改， 修改完成后按“SET”鍵保存， 再按“－”鍵返回主菜單。

2.2 控制模式

智能間開

智能柱塞

此菜單設置的是氣井工藝類型、生產模式、運行制度。

氣井工藝： 智能間開、智能柱塞。

生產模式： 當氣井工藝為智能間開時， 生產模式包含有手動模式、定時模式、定壓模式。當氣井工藝為智能柱塞時， 生產模式包含有常開模式、常關模式、簡易柱塞模式。

運行制度： 當氣井工藝為智能柱塞且生產模式為簡易柱塞模式下， 運行制度才可設置生效。包含有未知制度、定時開關制度、優化微升制度、自動優化制度。

在使用該功能前用戶可通過按鍵現場設置， 設置時用戶可通過“+”按鍵選中需要修改的項， 按“SET”鍵使得相應數值進入修改狀態， 在此狀態下， “+”和

“-”按鍵進行修改， 修改完成后按“SET”鍵保存， 再按“－”鍵返回主菜單。



2.3 通訊設置

該功能設置控制裝置通訊參數， 以便上位機可與其進行數據通訊， 包含設備通訊地址（1～255）、通訊波特率（2400、4800、9600、19200）、校驗方式（奇校驗、偶校驗、無校驗） 設置。注意： 在同一個 RS485 網絡中設備通訊地址不能重復。用戶按“SET”鍵使相應數值進入修改狀態， 在此狀態下， 通過

“MOV”按鍵進行移位，“+”和“－”按鍵進行修改， 修改完成后按“SET”鍵保存， 再按“－”鍵返回主菜單。



2.4 報警設置

此菜單設置的是下游管線高壓報警保護閾值、上游管線高低壓報警保護閾值及消除報警方式。

管壓高報： 下游管線高壓報警保護閾值。

油壓高報： 智能柱塞模式且集氣方式為低壓集氣， 上游管線高壓報警保護閾值。

油壓低報： 智能柱塞模式且集氣方式為高壓集氣， 下游管線低壓報警保護閾值。

消除報警： 用戶可選擇“手動”/“自動”消除方式。

在使用該功能前用戶可通過按鍵現場設置， 用戶按“SET”鍵使得相應數值進入修改狀態， 在此狀態下， 通過“MOV”按鍵進行移位，“+”和“－”按鍵進行修

改， 修改完成后按“SET”鍵保存， 再按“－”鍵返回主菜單。



2.5 定時制度

該菜單用于設置定時制度下的自動開關井時間及剩余時間， 設置范圍 1~ 32767 分鐘。



2.6 定壓制度

該菜單用于設置定壓制度下的自動開關井壓力及最大最小開關井時間， 壓力范圍 0～99.99MPa。



2.7 柱塞設置

該菜單用于柱塞制度下基本參數的設置。

集氣方式： 高壓集氣、低壓集氣。

氣井深度： 默認 3000 米

過快次數： 柱塞棒過快上升次數， 默認 5 次

危險上升： 柱塞棒危險上升時間， 默認 10 秒

過快上升： 柱塞棒過快上升時間， 默認 10 秒

穩定時間： 默認 10 秒

2.8 柱塞制度

該菜單用于設置柱塞制度下的自動開關井壓力及最大最小開關井時間， 壓力范圍 0～99.99MPa。



3、接線說明

名 稱 描 述
V+ 外部電源輸入正極
V- 外部電源輸入負極
24V 24V 電源輸出正極
5V 5V 電源輸出正極
GND 電源公共負極
套管壓力 套管壓力傳感器輸入（支持 0.5V～4.5V 與4mA～20mA）
輸氣管壓 輸氣管壓傳感器輸入（支持 0.5V～4.5V）
油管壓力 油管壓力傳感器輸入（支持 0.5V～4.5V）
A0 與 RTU 通訊 RS485 接口 A
B0 與 RTU 通訊 RS485 接口 B
A1 與從設備通訊 RS485 接口 A
B1 與從設備通訊 RS485 接口 B
DI+ 數字信號輸入正極
DI- 數字信號輸入負極
DO+ 數字信號輸出正極
DO- 數字信號輸出負極

電磁式流量配水裝置操作使用說明

1.1 電磁式流量配水裝置的工作操作模式

流量配水裝置具有兩種工作操作模式：自動模式和手動模式。手動模式又分為兩種：可通過電動手動方式和機械操作手輪方式。注意： 自動和手動模式可以直接通過“MOV”按鍵切換，并且具有掉電保存設置的功能，即下次開機設置仍然有效。

在自動模式下，流量配水裝置通過采樣流量信號，控制閥門的開閉，實現閉環自動控制過程，無需用戶操作并且具有自動開關閥止點檢測功能，確保整體運行安全可靠。

在手動模式下，如果用戶通過電動手動方式，閥門電機的控制完全取決于用戶手動按鍵的操作，此時，用戶可通過操作面板上的“+、-”按鍵操作閥門，“+”鍵是開閥操作，“-”鍵是關閥門操作。在斷電情況下，用戶可以通過內六角扳手來操作閥門，順時針轉動手輪為關閥門操作，逆時針為開閥門操作。

1.2 按鍵說明與遙控器操作

1.2.1 按鍵說明

儀表上電時，自動進入測量狀態。在自動測量狀態下，儀表自動完成各測量功能并顯示相應的測量數據。用戶使用面板鍵進行儀表參數設定或修改，完成儀表參數設置?！?”：減少鍵，“SET”：設置鍵，“MOV”：移位鍵，“+”：增加鍵。

1.2.2 遙控器操作

流量配水裝置除了按鍵操作外還可以采用紅外遙控器操作方式，用戶只需要通過遙控器，可以對相關參數進行設置，不需要開蓋即可設置，具體說明如下。

進入鍵：參數設置時按此鍵進入各級菜單；

返回鍵：參數設置時返回上級菜單；

加鍵：手動控制模式下閥門開啟，參數設置狀態下光標處數字加 1；

減鍵：手動控制模式下閥門關閉，參數設置狀態下光標處數字減 1；

數字鍵：光標處數字輸入；

菜單鍵：進入?yún)?shù)設置界面；

左移位鍵：循環選擇屏幕下行顯示內容；

右移位鍵：循環選擇屏幕下行顯示內容；

電源鍵：手動控制模式下閥門停止。

1.3 運行顯示主界面

瞬時：為流量計實測管道中的瞬時（實時）流量值；

自動：為用戶選擇流量配水裝置為自動模式；

手動：為用戶選擇流量配水裝置為手動模式；

∑+：為流量計實測管道中的正向累計總量；

∑-：為流量計實測管道中的反向累計總量； MTP：空管比；

1.4 功能選擇畫面及參數設置操作

1.4.1 目標設置

該功能在單管路液體流量控制應用模式時設置用戶預配置的自動控制器控制流量值（單位 m3/h）或一天（24 小時）的控制總量（單位 m3）。

目標流量：配注上限 72m3, 配注下限 24m3, 目標流量默認取配注上限與配注下

限的中間值 48m3, 同時用戶可以再配注上下限范圍內對目標流量進行小范圍修改。注：用戶在設置目標流量前應優先設置配注上下限。

24 時流量：為一天（24 小時）的控制總量（單位 m3）。

調控檔位：用戶可以手動設置檔位，調控檔位分為（1~5）檔，檔位越高， 閥門動作間隔時間越長。閥門動作間隔時間 =  調控檔位 *  調控間隔，系統默認“調控間隔”為 300 秒，該參數可在 1.4.7 節閥門控制參數菜單里設置。

配注上限：當前流量高于配注上限時，“自動”模式下閥門會一直執行關動作，當達到目標流量后，閥門停止動作。

配注下限：當前流量低于配注下限時，“自動”模式下閥門會一直執行開動作，當

達到目標流量后，閥門停止動作。

注：當系統對閥門進行自動調節至目標流量停止后，系統會實時檢測當前流量是否處于配注上下限內，若在，閥門則保持停止動作，若超過，閥門則重新調節至目標流量。

設置時用戶可通過“+”按鍵選中需要修改的項，按“SET”鍵使得相應數值進入修改狀態，在此狀態下，通過“MOV”按鍵進行移位，“+”和“-”按鍵進行修改，修改完成后按“SET”鍵保存,再按“-”鍵返回主菜單。

1.4.2 模式設置

該功能設置控制器當前控制模式，分為手動控制、自動控制。按 MOV 鍵選擇控制方式，按 SET 鍵選定當前控制方式。

1.4.3 流量參數

菜單功能分別為：

測量口徑：測量管口徑的設置；

流量方向：當用戶認為調試時流體方向與設計不一致，用戶不必改變勵磁線或信號線接法，而用流量方向設定參數改動即可；

儀表量程：儀表量程的設置是指確定上限流量值，儀表下限流量值自動設置為 0；

數點設置：累積小數點位數設置；

正向總量：當更換現場儀表后，為了使流量正向累計總量與之前儀表保持一致，可以進入“正向總量”菜單進行正向累計總量修改設置；

反向總量：當更換現場儀表后，為了使流量反向累計總量與之前儀表保持一致，可以進入“反向總量”菜單進行反向累計總量修改設置；

1.4.4 通訊設置

該功能設置流量配水裝置通訊參數， 以便上位機可與其進行數據通訊，包含設備通訊地址（1～255）、通訊波特率（1200、2400、4800、9600、19200、38400bps）、校驗方式（奇校驗、偶校驗、無校驗）設置，提供兩種通訊模式：MODBUS-CQ（長慶油田標準協議）、MODBUS-JH（精華協議）。注意：在同一個 RS485 網絡中設備通訊地址不能重復。

1.4.5 系統標定

菜單功能分別為：

儀表系數：流量配水裝置整機標定系數。該系數由實際標定得到；

流量零點：流量零點的修正值是傳感器配套的常數值。阻尼時間：測量濾波時間，長的測量濾波時間可以提高流量配水裝置流量顯示穩定性及輸出信號的穩定性，短的測量濾波時間表現為快地測量響應速度，用戶可根據實際需求選擇。

出廠系數：該系數為流量配水裝置出廠專用系數，該系數將測量電路系統歸一化，以保證所有配水裝置間互換性達到 0.1%。

信號切除：小信號切除點設置是用流量表示的。此參數配合信號切除允許使用。當此參數設置為 0 時，小信號切除功能不起作用。

恢復默認：可恢復系統默認出廠參數。

1.4.6 報警設置

該功能設置流量配水裝置報警參數，流量配水裝置具有自診斷功能、除了電源和硬件電路故障外，一般應用中出現的故障就能正確的給出報警信息，這些報警信息在主界面提示。裝置自動顯示出故障內容如下：

SYS —– 勵磁報警

MTP —– 空管報警

1.4.7 閥門設置

該功能設置控制器控制電機的相關參數，按“SET”鍵使得相應數值進入修改狀態，在此狀態下，通過“MOV”按鍵進行移位，“+”和“-”按鍵進行修改，修改完成后，按“SET”鍵將數值全選中，再按“MOV”按鍵到如圖電流標定選項后，再按“SET”

鍵按開始標定，顯示“標定中”1 秒左右標定結束。再按“-”鍵返回上級菜單。流量配水裝置通訊協議采用標準 MODBUS RTU 通訊協議，流量配水裝置為從機。

氣田井口智能控制裝置常見問題故障處理

常見故障及處理方式

?
故障現象可能原因分析處理方法
無顯示

外部供電沒有電壓，供電電

壓不滿足控制器供電輸入要

求

斷開控制器電源線，檢查極

性是否接反以及供電電壓和

供電電流是否滿足供電電源

要求

液晶屏損壞返廠維修
壓力顯示異常壓力傳感器接線錯誤斷開控制器電源線，檢查壓力傳感器連接線
壓力傳感器損壞返廠更換
通訊異常控制器通訊參數設置不一致核對通訊參數，重新設置
上位機通訊指令不正確核對上位機通訊指令
接線錯誤，或有短路現象檢查線路連接

通訊線路有干擾

檢查布線，重新布線，將電源與信號線隔離，或增加終端電阻、隔離器
控制器通訊模塊損壞返廠維修
閥門不動作接線錯誤，或有短路現象斷開電源，檢查接線
電機驅動板損壞返廠維修
電機損壞更換電機

現場供電異常

現場無法提供足?2-4A??的瞬時電流；可以選擇內部電池供電選項，外供電只給內部電池充電
閥開度標定異常重新校準閥門開度

系統報警信息提示

?
報警代碼描述
E0高壓告警
E1低壓告警
E2輸氣管壓傳感器異常報警
E3油管壓力傳感器異常報警
E4套管壓力傳感器異常報警
E5編碼器通訊異常報警
E6閥門未進行位置標定校準報警
E7過流、堵轉報警

氣田井口智能控制裝置安裝操作事項

安裝尺寸

?

公稱通徑?DN?mm（in）公稱壓力Mpa

?

D

?

C

?

K

?

n

?

d

鋼環規格

?

L1

?

H1

65(2-9/16)10525457.2200829BX153195195
65(2-9/16)7023251.3184824BX153195195
65(2-9/16)3524449190.5829R27195195
52(2-1/16)7020044159824BX152195195
52(2-1/16)3521646165824R24195195

法蘭執行標準?GB/T?22513-2013，上述尺寸可根據用戶要求定制生產。

電磁式流量配水裝置常見問題故障處理

流量配水裝置常見故障及處理方式



故障現象 可能原因分析 處理方法







無顯示



外部供電沒有電壓，供電電壓不滿足控制器供電輸入要求

斷開控制器電源線，檢查極

性是否接反以及供電電壓和

供電電流是否滿足供電電源

要求
液晶屏損壞 返廠維修



流量不準確

 測量流量是否充滿傳感器測量管 檢查是否處于滿管測量
接地是否良好 檢查接地環
屏幕是否出現勵磁（SYS）報警 檢查勵磁接線是否開路







通訊異常

 控制器通訊參數設置不一致 核對通訊參數，重新設置
上位機通訊指令不正確 核對上位機通訊指令
接線錯誤，或有短路現象 檢查線路連接



通訊線路有干擾

 檢查布線，重新布線，將電源與信號線隔離，或增加終端電阻、隔離器
控制器通訊模塊損壞 返廠維修





閥門不動作

 接線錯誤，或有短路現象 斷開電源，檢查接線
電機驅動板損壞 返廠維修
電機損壞 更換電機
現場供電異常 現場無法提供足瞬時電流；可以增大供電功率



電磁式流量配水裝置安裝操作事項

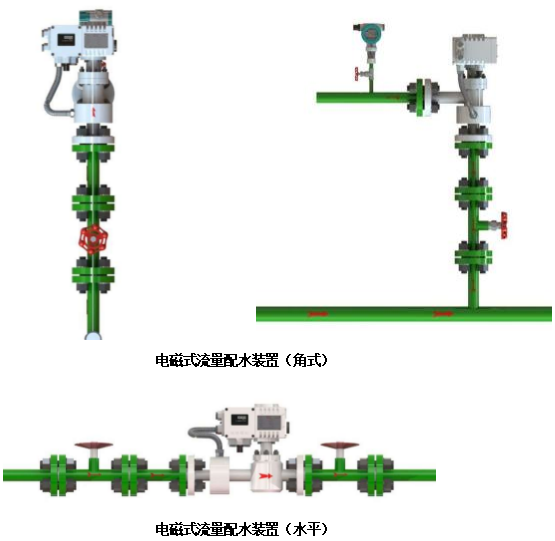

1、安裝示意圖



2、安裝注意事項

1)  配水裝置應安裝在無應力的管線內，不應受管線膨脹、冷縮、震動的影響，要求留有安裝、拆卸、檢修的空間，環境應無強磁場的影響。

2)  為便于配水裝置的維修和周期檢定，建議在裝置的進水口和出水口安裝截止閥和放空閥。

3)  為保證計量的準確性，配水裝置安裝的進水管直管段長度應大于 10DN，后直管段不做要求。介質流向應與殼體上的流向標志一致。

4)  如介質中雜質較多，在本裝置前應安裝過濾器。

5)  易損件維護

A.閥芯閥套是流量調節的核心部件，由于其長期受高流速介質沖刷，會發生一定的沖蝕磨損等現象，屬于易損件，需要根據現場實際使用狀況進行更換。

B.當現場調節周期較長或長期不進行流量調控時，介質中的雜質也會吸附在閥芯閥套表面及配合間隙內，造成堵塞或轉動困難的狀況，對于此類使用情況，應每周定期調節維護，使閥芯閥套潤滑良好，轉動順暢。

安金大亮相“2025新疆國際石油和化工技術裝備展覽會”

????

??????? 7月18日至20日，2025新疆國際石油和化工技術裝備展覽會(簡稱cippe新疆石油展)在新疆國際會展中心盛大開幕。安徽金大儀器有限公司作為油氣田智能儀器儀表制造領域的領軍企業參加了此次展會，本次展會中，安金大攜公司各主打儀器儀表產品（流量配水裝置、氣田井口智能控制裝置、楔形流量計、渦街流量計等），以及公司最新研發的二氧化碳流量測控裝置等最新產品亮相展會，面向國內油氣企業客戶展示領先的油氣田智能化儀器儀表產品及解決方案。



安金大參加“第12屆世界化學工程大會暨第21屆亞太化工聯盟大會”

??????? 7月14日，“第12屆世界化學工程大會暨第21屆亞太化工聯盟大會”（WCCE12 APCChE 2025）在北京國家會議中心正式拉開帷幕。這是世界化學工程大會與亞太化工聯盟大會50年來首次聯袂在中國召開，安徽金大儀器有限公司作為中國油氣田智能儀器儀表制造領域的領軍企業，在這場“頂級學術會議+產業創新平臺”中，向全球油氣客戶展示了我公司的油氣田智能化儀器儀表產品及解決方案。

安金大·物聯網云平臺

?

平臺簡介

智慧物聯，驅動未來。安金大·物聯網云平臺是面向工業場景的智能物聯中樞，提供設備接入、數據管理與場景化應用的一體化服務，助力企業高效實現數字化轉型。平臺支持RS485、ZigBee等多協議工業設備接入，通過邊緣網關實現無線傳感網絡與有線設備的混合組網，基于MQTT協議保障海量數據低延時傳輸。內置可視化規則引擎，可靈活配置數據清洗、閾值告警及設備聯動策略，結合時序數據庫實現秒級檢索與長期趨勢分析。

平臺聚焦工業場景核心需求，提供實時監控大屏、多級報警推送（短信/郵件/平臺推送）、數據報表一鍵導出等功能，配合智能數采終端，強化邊緣端能力，可斷網緩存，本地決策等。通過端到端加密與分布式架構，滿足用戶數據安全與高并發需求。

平臺亮點

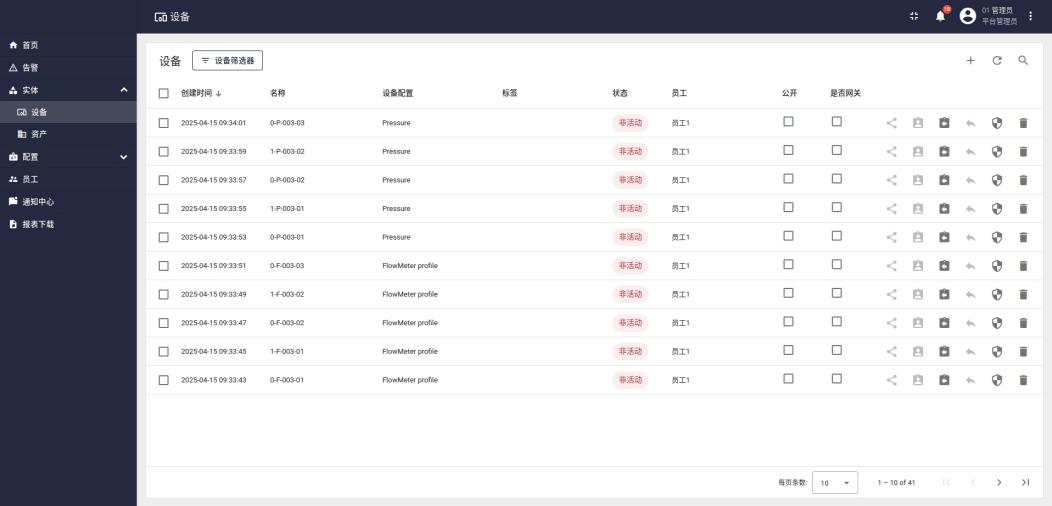

  1. 秒級數據采集??
    • 海量設備接入，分布式架構保障高并發穩定性。
    • 數據采集響應速度<1秒，滿足實時生產決策需求。

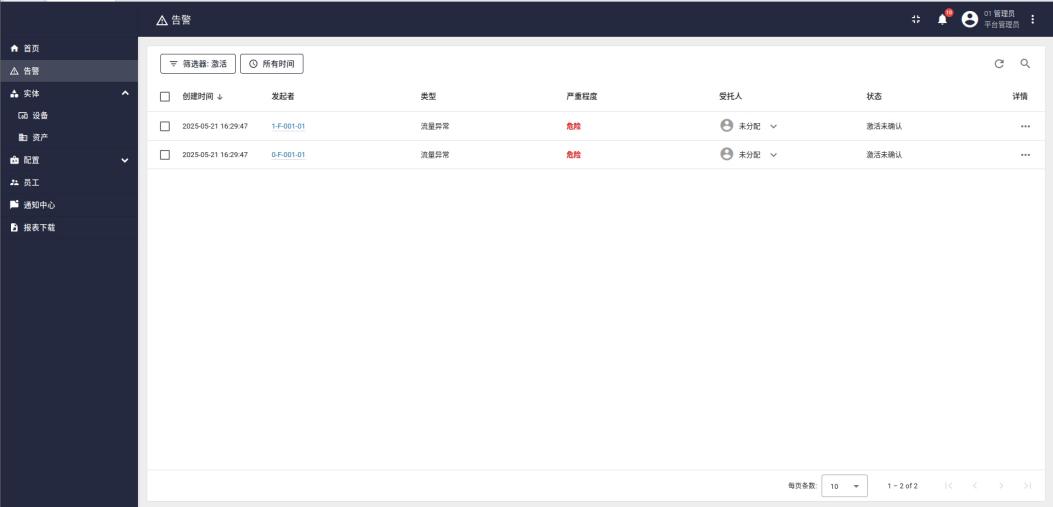

  1. 智能多級告警??
  • 靈活閾值配置：按設備/業務自定義預警規則，精準率>99%。
  • 多級推送：秒級觸發短信/郵件/彈窗通知，問題響應效率提升80%。
  1. 可視決策中樞??
  • 邊緣實時計算：網關側數據預分析，關鍵指標本地可視化，響應速度提升10倍。
  • 歷史趨勢對比：分鐘級定位異常波動，優化效率提升30%。

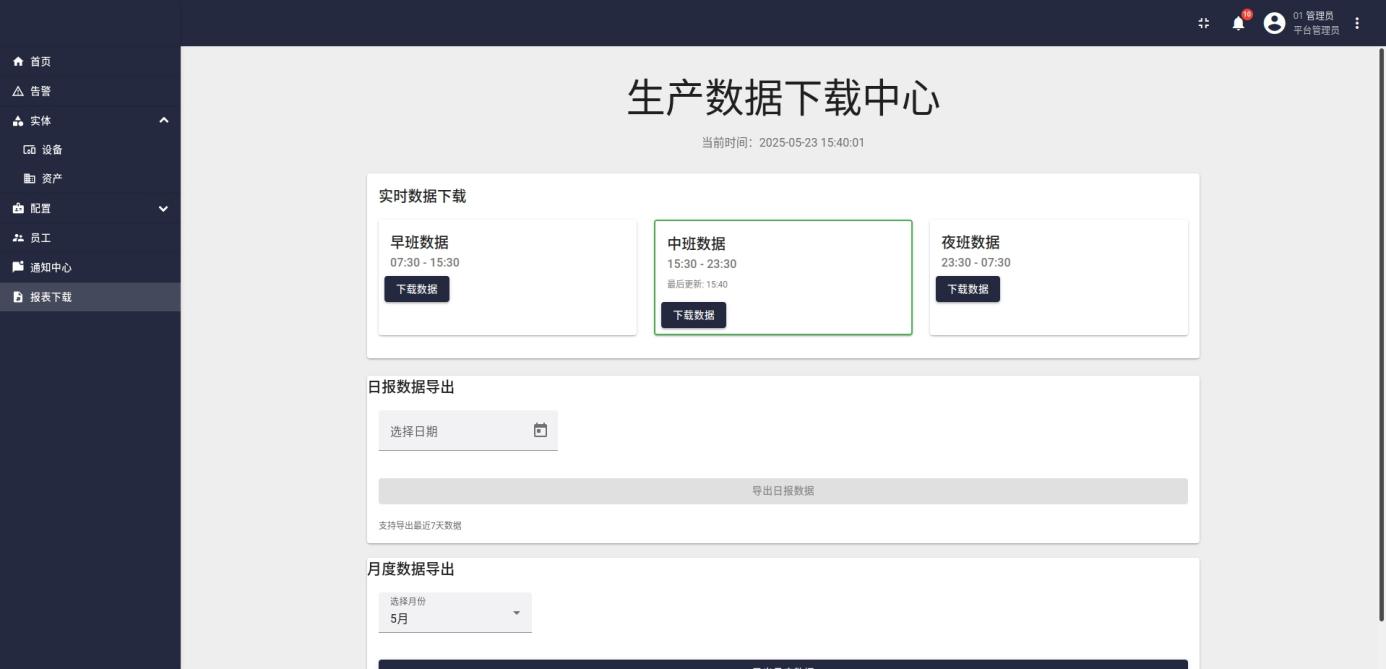

  1. 數據分析引擎??
  • 一鍵生成Excel/PDF：自動關聯生產周期，滿足審計存檔要求。
  1. 5. 開放系統集成?
  • 標準API接口：提供開放API接口，實現生產數據跨平臺共享。

核心優勢

  1. 靈活接入
    • 兼容90%工業設備，支持RS485/ZigBee等多協議混合組網。
    • 智能數采終端提供接線/供電一體化方案，部署效率提升50%。
  2. 智能決策
  • 規則引擎實時響應設備數據，自動觸發告警/工單/設備聯動。
  • 數據分析延遲<1秒，生產異常識別準確率達99%。
  1. 全域可靠
  • 云端高可用集群+邊緣端硬件防護（過壓/防雷擊），故障率下降30%。
  • 斷網緩存、多地域冗余，保障極端場景數據零丟失。



  1. 降本增效
  • 用數據打通人、設備、管理鏈路的降本增效閉環。
  • 歷史數據智能分析，產線負荷均衡優化，關鍵設備壽命延長20%。

行業解決方案| 智慧礦山監控平臺

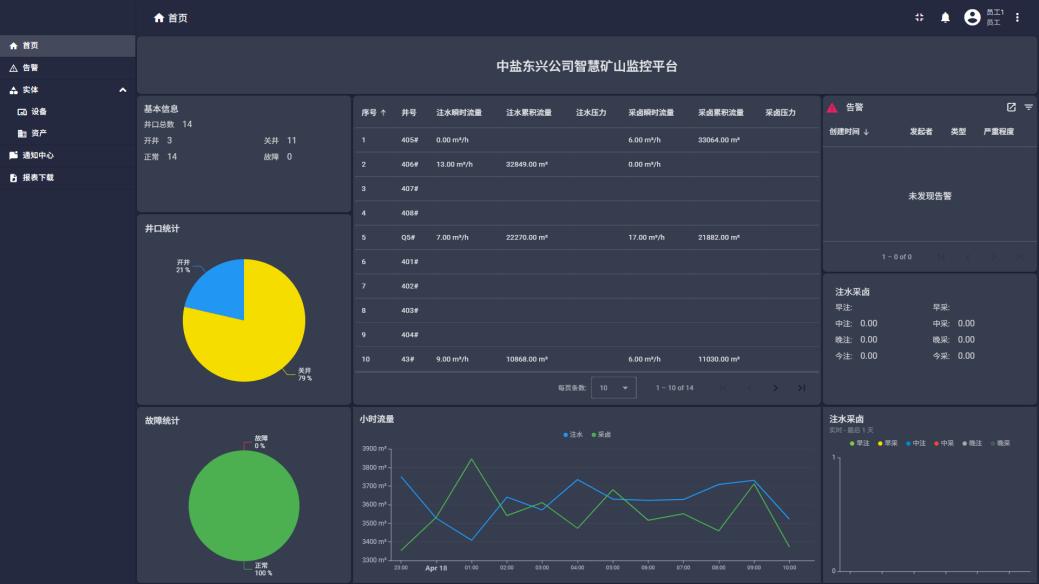

安金大·物聯網云平臺目前已在鹽礦領域成功落地，中鹽東興公司智慧礦山監控平臺做為行業應用的典型案例，已實現流量計、壓力變送器等設備的全天候監測，替代人工巡檢，故障響應效率提升80%。平臺具備行業通用性，可快速適配能源、制造等領域的設備聯網與智能分析，為產業升級提供低成本、高可靠的物聯服務。

?

  1. 痛點直擊??
  • 礦井設備分散難管控，人工巡檢耗時耗力，安全隱患發現滯后。
  • 流量、壓力等關鍵數據采集延遲超2小時，故障停機頻發，設備壽命折損達30%。
  1. 方案價值
  • ZigBee無線組網覆蓋、穿透復雜地形；RS485直連關鍵儀表，數據采集延遲<1秒。
  • 智能網關斷網緩存，保障流量、壓力數據零丟失。
  1. 實證成果
  • 數據采集效率提升300%，設備健康度實時可視。
  • 年運維成本減少40%，故障修復時間從8小時壓縮至1.5小時。
  • 通過智能調參與負載均衡，實現產線能效系統性優化。

合作與服務

  1. 合作方式
  • 公有云：開通云平臺賬號和配合智能數采終端產品即可數據上云
  • 私有云：購買私有云平臺并部署，配合智能數采終端即可數據上云
  • 定制開發：提供定制化功能開發服務，根據用戶需求進行功能優化和拓展，滿足用戶個性化需求
  1. 服務支持
  • 提供現場部署服務，確保平臺順利上線運行，同時為用戶提供操作培訓，幫助用戶快速掌握平臺使用方法
  • 專業技術人員團隊隨時待命，確保用戶在使用過程中無后顧之憂

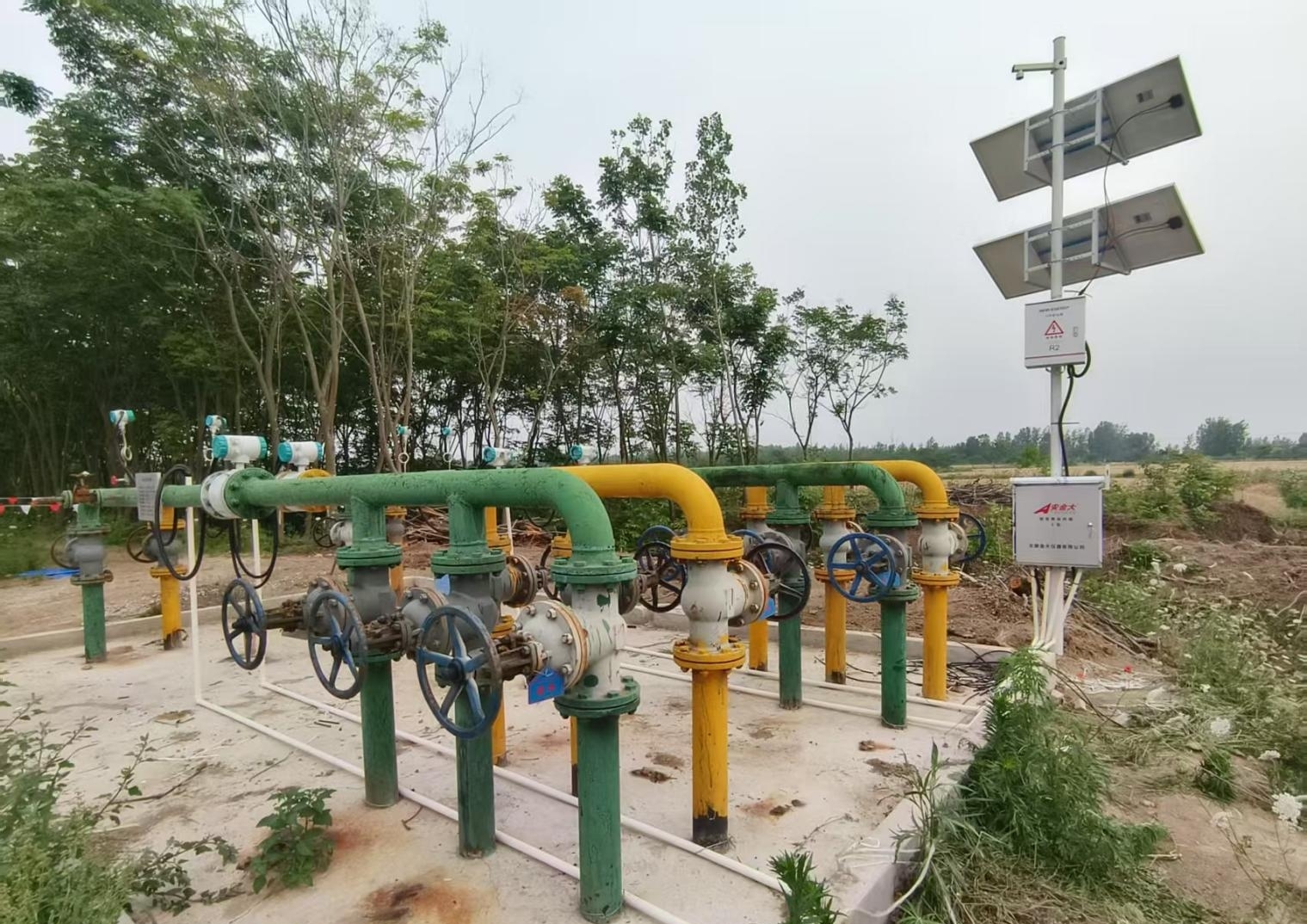

產品現場安裝圖片

?

流量配水裝置

產品簡介

安金大自主研發的流量配水裝置是一款高科技機電一體化產品。該產品結合電磁、渦街、渦輪等多種測量技術原理，實現了對流體流量的高精度測量。作為核心部件的智能流量控制單元與電動執行機構，搭載高性能電機和位置反饋傳感器，能夠?qū)崿F(xiàn)對閥門開度的快速響應和精確控制，具備響應速度快、定位精度高、扭矩力強等顯著特點。產品采用模塊化設計，結構緊湊且性價比高，廣泛應用于油田定量注水、注聚和聚驅等精細化油藏管理作業，助力實現精細注水與數智化管理的目標。該產品已通過防爆、計量和多參數自動控制功能認證，并已為中國石油天然氣集團及其子公司提供服務，累計安裝超過一萬臺油水井設備。

產品亮點

1.穩定性及可靠性：

產品采用獨特的一體化設計結構及全封裝電子元件，具有出色的抗壓、抗腐蝕、抗高低溫和抗過載能力。結合電磁屏蔽、濾波、優化的PCB布局及差分信號傳輸?shù)榷囗?xiàng)工藝技術，有效提升了抗電磁干擾能力，極大增強了系統的穩定性和可靠性。

2.響應及控制：

內置高性能邊緣處理芯片，配合自適應軟件控制算法，能夠?qū)γ黠@的階躍變化作出快速響應，并能準確控制輕微的設定點變化，實現閥門的快速響應與精確控制，確保系統在各種工況下的高效運行。

3.自診斷保護：

產品具備完善的保護功能，包括過流保護、堵轉保護、管線超壓保護、欠壓保護及自診斷功能。系統可實時檢測產品運行狀態及故障信息，并通過智能設備管理系統軟件上傳診斷數據，為用戶提供預診斷和預維護的有效信息。

4.易用性設計：

模塊化外觀設計，專利結構，主板與線路板通過專用腔體連接器連接，裝配簡便。特別設計的隔離措施有效防止水汽冷凝后進入主板區域，避免對電路造成侵蝕。閥芯采用高強度合金材料可拆卸結構便于定期檢定和維護，確保設備長期穩定運行。

5.多接口設計：

支持多種電源接口，包括220VAC±10%和24VDC±10%，同時內置大容量蓄電池，適應不同能源系統。產品還具備溫度、壓力等外部工藝設備的通訊接口，能夠?qū)崟r(shí)監測并控制各類過程參數，滿足多元化應用需求。

6.定制化設計：

產品在開發過程中充分考慮不同應用場景和客戶需求，支持從硬件結構、傳感器配置、通信協議到控制算法等多方面進行靈活定制，通過模塊化架構設計，可快速適配多種工況環境，實現如特定流體介質測量、不同電源系統兼容、不同信號協議兼容、特殊防護等級要求（如防爆、防腐蝕）以及客戶專屬功能開發，助力用戶實現系統集成最優化和應用效果最大化。

產品特點

多元化控制模塊：集成多種控制方式

  • 多元化控制模塊：集成多種控制方式
  • 手動控制：應急情況下可手動開關閥門，保證產線安全
  • 電動控制：用戶可現場通過面板按鍵或遙控器實現電動開關控制，有密碼保護，可實現現場和維護分級管理
  • 遠程控制：設備可接入遠程終端系統（RTU），配套工業控制屏及SCADA系統實現遠程設備控制
  • 云平臺控制：可接入主流云平臺，遠程升級植入定制開發的控制策略及OTA功能



產品應用場景

在數字化油田建設中，基于物聯網與智能控制技術，構建了以流量配水裝置、RTU遠程終端單元及云端智能平臺為核心的注水管理體系?，F(xiàn)場部署的流量配水裝置，通過高精度傳感器和執行機構，實現對注水流量與閥門開度的實時精準控制。RTU作為邊緣智能節點，負責數據采集、邊緣計算及本地決策執行，同時保障現場設備與中心系統的高效通信。所有現場數據即時同步至云端平臺，通過大數據建模、AI算法分析，實現遠程監控、智能預警、趨勢預測與自適應控制優化。運維人員可基于云端系統，實時掌握油田注水動態，遠程配置控制策略，極大提升了油藏管理的科學性與作業效率。整體方案具備”精準感知、智能控制、協同聯動”三大核心優勢，已在多個油田應用落地，為實現數智油田和綠色高效開發提供了堅實支撐。

產品性能

適用介質 水、含油污水 準確度等級 1.0級、1.5級
公稱通徑 (10～50)mm 控制精度 1.0%FS
公稱壓力 (1.0～42)MPa 環境溫度 (-35～+70)℃
測量方式 電磁測量、磁電渦街或渦輪測量方式 介質溫度 (0～+90)℃
壓力損失 ＜0.2MPa 管道安裝連接方式 法蘭連接、卡箍連接、油壬連接
額定功率 55W 防爆標志 Ex db eb ib IIC T5 Gb
供電電源 AC220V ±10% 50Hz；24V DC ±10% 防爆證號 GYB24.1158X
信號輸出方式 RS485信號、（4-20）mA、頻率信號、ZigBee無線信號 全程開-關運行時間 (30～45)s
電磁兼容性 GB/T 17626.2-2018 靜電放電抗擾度3級

GB/T 17626.4-2018 電快速瞬變脈沖群抗擾度3級

GB/T 17626.5-2019 雷擊浪涌抗擾度3級

GB/T 17626.8-2006 工頻磁場抗擾度3級



產品現場安裝圖片

?
